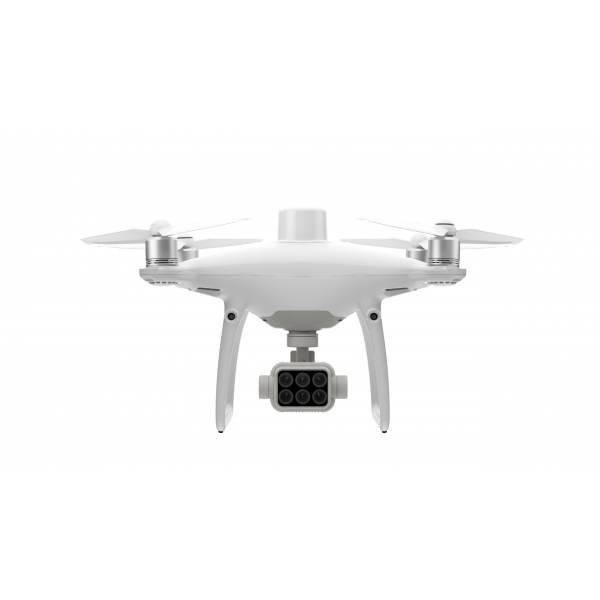

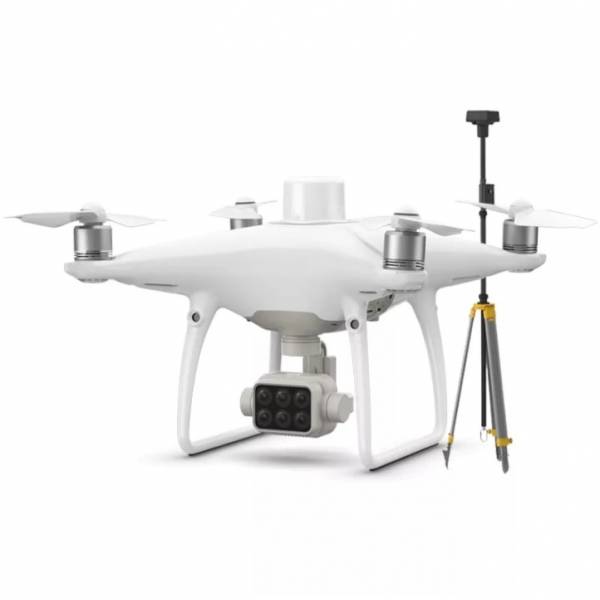

Квадрокоптер Dji Phantom 4 Multispectral + D-RTK 2 High Precision GNSS

Артикул: Ph4-Multi+D-RTK-2-HP-GNSS

Товар снят с производства

1111dji_logo_gray




 P4_Multispectral_1

P4_Multispectral_2

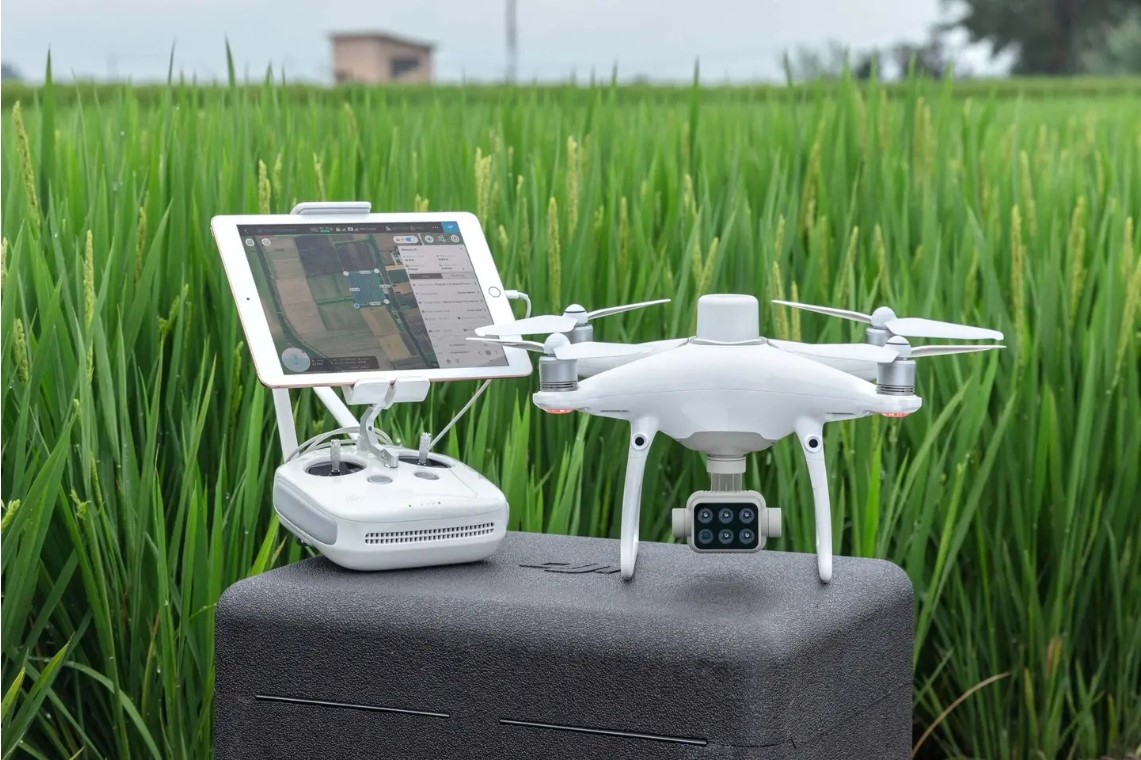

Точные сельскохозяйственные данные

Беспилотная система получает и обрабатывает данные с 6 разных датчиков, чтобы определить состояние здоровья сельскохозяйственных культур в разных масштабах - от отдельных растений до целых угодий - и делает анализ ситуации с сорняками, наличием насекомых, а также состоянием почвы. Таким образом, простой и надежный комплекс DJI Phantom 4 Multispectral предлагает потенциальным пользователям новые стандарты в области беспилотных летающих платформ, созданных специально для сельского хозяйства. Устройство отличают способность обнаружения препятствий в 5 направлениях, макс. полетное время, составляющее 27 минут, и дальность передачи сигнала до 7 км с помощью системы OcuSync.

P4_Multispectral_3

P4_Multispectral_4v2

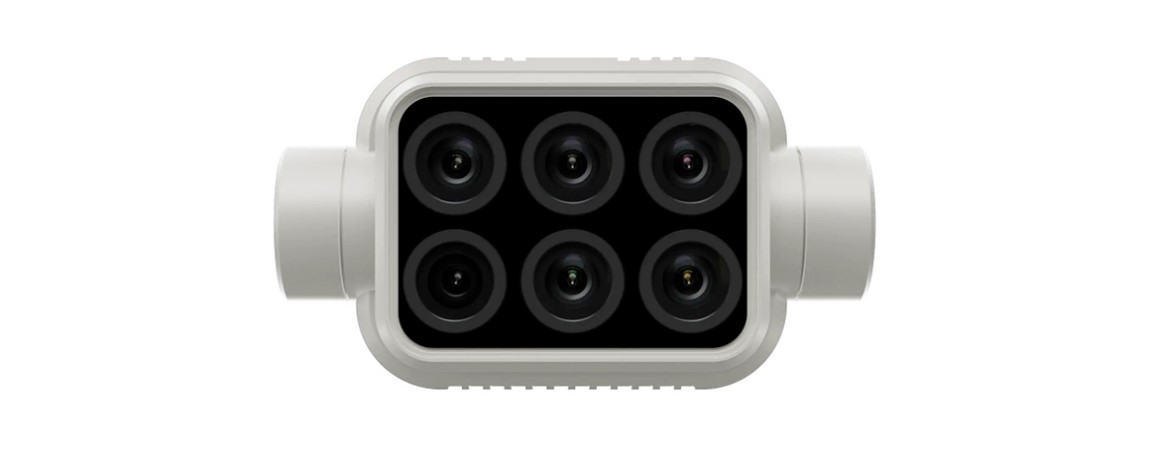

Точные мультиспектральные изображения

Встроенная система со стабилизацией съемки способна собирать комплексные данные прямо из коробки. Весь доступ к информации, полученной с помощью 1 RGB-камеры и мультиспектрального комплекса из 5 камер, охватывающими синий, зеленый, красный, красный край и ближний инфракрасный каналы спектра (все в 2 Мп), обеспечивает съемочный комплекс с глобальным затвором и подвесом с 3-осевой стабилизацией.

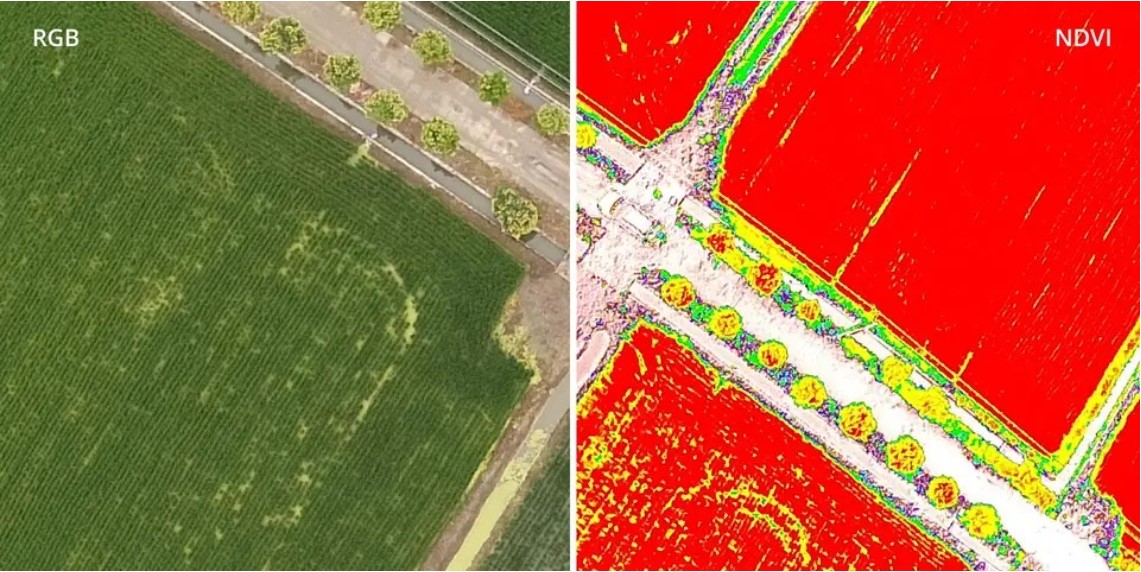

Трансляция в реальном времени в форматах RGB и NDVI

Интегрированный модуль позиционирования RTK и система TimeSync предоставляют точные данные позиционирования для каждого изображения в реальном времени. Таким образом оптимизируются фотограмметрические результаты и обеспечивается точность измерений на уровне сантиметра.

P4_Multispectral_5

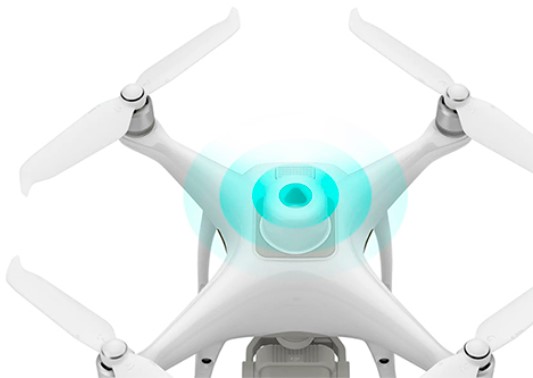

Встроенный спектральный датчик солнечного света

Встроенный спектральный датчик солнечного света в верхней части корпуса дрона улавливает солнечное излучение для гарантии максимальной точности и целостности собранных в разное время суток данных. В сочетании с данными пост-обработки эта информация помогает получить наиболее точные результаты NDVI.

P4_Multispectral_6

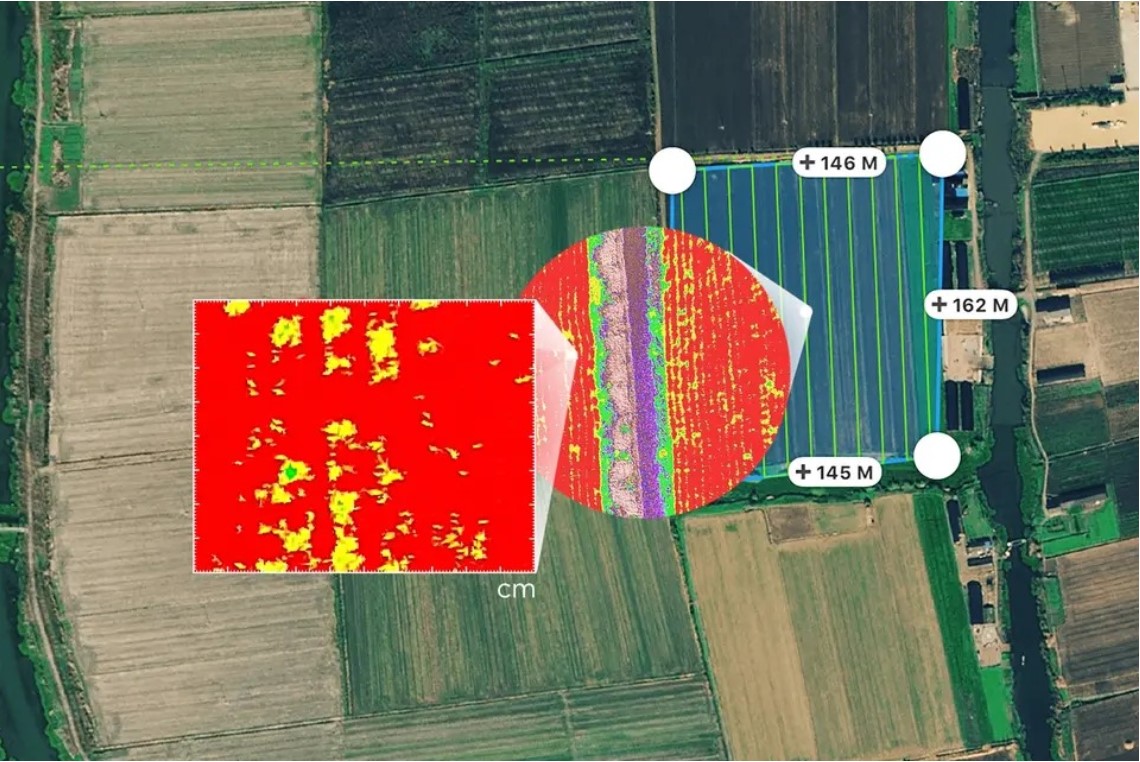

Точность данных

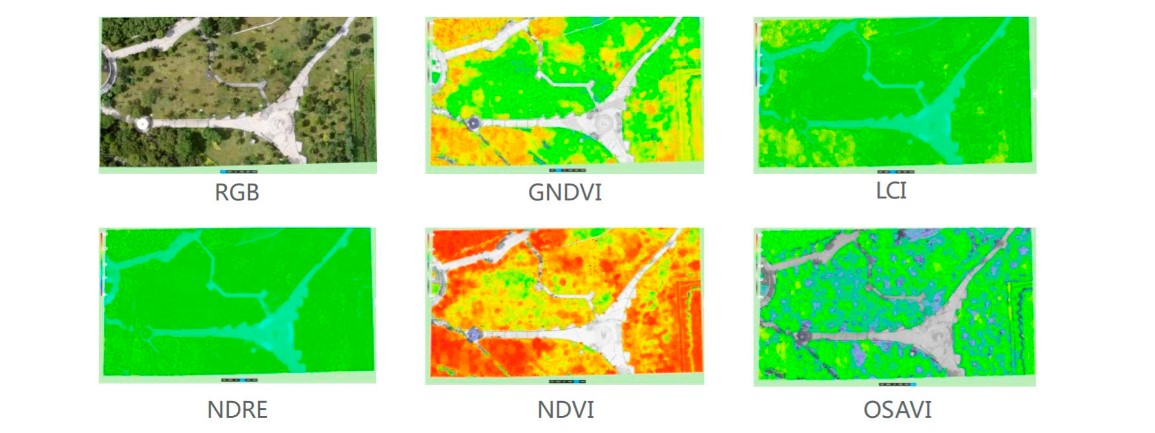

Тесная интеграция с приложением DJI Ground Station Pro для планирования полета позволяет пилотам переключаться между просмотром в реальном времени RGB-видеокамеры беспилотного летательного аппарата и NDVI-выходом (Нормализованного разностного индекса растительности/Normalized Difference Vegetation Index (NDVI)) для получения мгновенной информации в полевых условиях. С помощью Phantom 4 Multispectral можно измерить 6 индексов: RGB, GNDVI, LCI, NDRE, NDVI, OSAVI.

p4m_index

P4_Multispectral_7

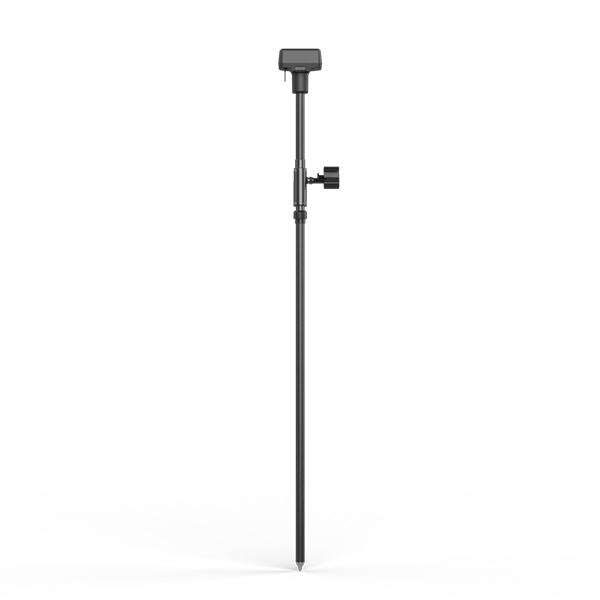

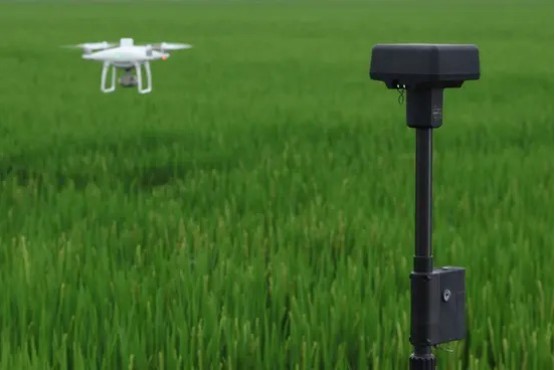

Совместимость с мобильной станцией D-RTK 2 и NTRIP

Точность позиционирования RTK можно увеличить без подключения к Интернету при работе P4 Multispectral с мобильной станцией D-RTK 2, используя протокол NTRIP (сетевая передача RTCM через Интернет) и модем 4G или точку доступа WiFi. Система способна хранить полученные со спутника данные для последующей обработки кинематики.

Эффективное решение сельскохозяйственных задач

P4_Multispectral_8  P4_Multispectral_9

Планирование полетов

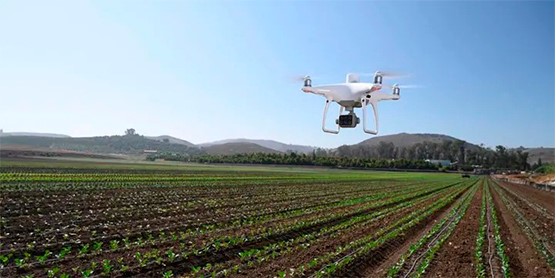

Получение данных

Создавать маршруты полетов, автоматизировать задачи и управлять данными полета позволяет GS Pro - ведущее приложение по планированию полетов для iOS*.

*Для работы дрона необходим планшет на платформе iOS. С другими планшетами и смартфонами данный дрон работать не будет.

P4 Multispectral позволяет получать мультиспектральные снимки больших участков и обнаруживать проблемные области.

 P4_Multispectral_10  P4_Multispectral_11

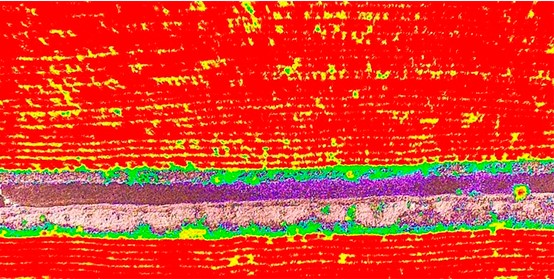

Анализ данных

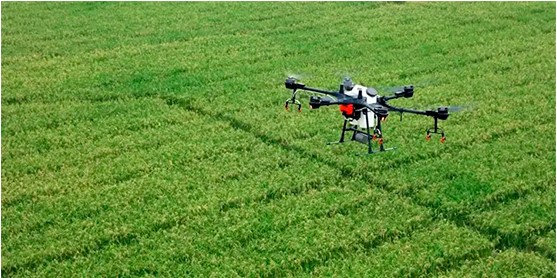

 Действия в соответствии с полученными данными



Легкий доступ и обработка данных аэросъемки путем применения отдельных показателей для каждого вида растений, а также параметров для получения желаемых результатов по здоровью культур.



Принятие решений по обработке участков в соответствии с полученными с дрона данными.

Использование

P4_Multispectral_12 P4_Multispectral_13

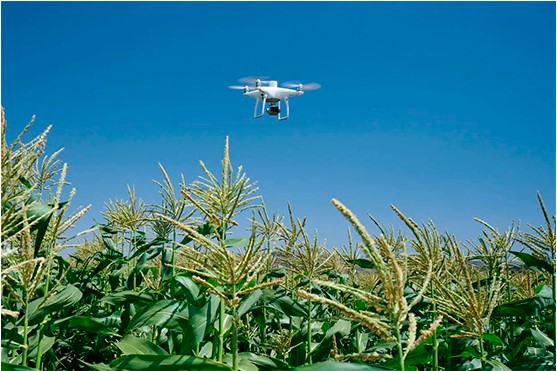

Точность сельскохозяйственных операций Контроль и мониторинг окружающей среды

Мультиспектральные камеры предоставляют данные электромагнитного спектра, которые недоступны для человеческого восприятия. Доступ к этим данным, а так же к последовательно получаемым данным об индексе растительности (NDRE и NDVI), позволяет принимать верные решения, касающиеся обработки культур, экономии ресурсов, регулирования стоимости и максимального увеличения урожая. Такие возможности будут полезны специалистам в сфере сельского хозяйства в ходе активного периода возделывания культур.

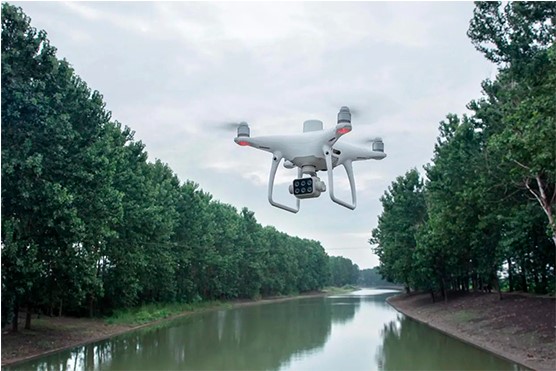

Планирование осмотра растений можно осуществлять более эффективно используя P4 Multispectral. Полученная информация с мультиспектральных камер послужит средством для контроля здоровья лесов, картографии береговых линий или прибрежной растительности, измерения биомассы а также для защиты окружающей среды и экосистем.

Дрон

Взлетная масса 1487 г
Размер по диагонали (без пропеллеров) 350 мм
Макс. высота полета над уровнем моря 19 685 футов (6000 м)
Макс. скорость набора высоты 6 м/с (автоматический полет); 5 м/с (ручное управление)
Макс. скорость снижения 3 м/с
Макс. скорость 50 км/ч (режим P); 58 км/ч (режим A)
Макс. время полета Около 27 минут
Диапазон рабочих температур 0°...+40°C
Диапазон рабочих частот 2,4–2,4835 ГГц (Европа, Япония, Корея)
Мощность передатчика (ЭИИМ) < 20 дБм (CE/MIC/KCC)
Точность позиционирования Система RTK включена и работает должным образом: по вертикали: ±0,1 м; по горизонтали: ±0,1 м Без использования RTK: в вертикальной плоскости: ±0,1 м (визуальное позиционирование); ±0,5 м (спутниковое позиционирование); в горизонтальной плоскости: ±0,3 м (визуальное позиционирование); ±1,5 м (спутниковое позиционирование)
Выравнивание положения изображения Относительное положение центров шести матриц CMOS и центра антенны бортового D-RTK откалибровано и записывается в формате EXIF для каждого изображения.

Спутниковые системы позиционирования

Одночастотная высокочувствительная спутниковая система позиционирования GPS + BeiDou + Галилео (Азия); GPS + ГЛОНАСС + Галилео (другие регионы)
Многополосные многосистемные высокоточные спутниковые системы позиционирования RTK Используемая частота GPS: L1/L2; ГЛОНАСС: L1/L2; BeiDou: B1/B2; Галилео[2]: E1/E5 Начальное зафиксированное время: < 50 cТочность позиционирования: 1,5 см + 1 мд по вертикали (среднеквадратичное значение); 1 см + 1 мд по горизонтали (среднеквадратичное значение). 1 мд означает, что погрешность увеличивается на 1 мм за каждый 1 км движения. Точность скорости: 0,03 м/с

Функции создания карт

Размер пикселя по земной поверхности (GSD) (H/18,9) см/пиксель, где H – высота дрона по отношению к картографируемому участку (единица измерения: м)
Сбор данных
  • Максимальная рабочая зона около 0,63 км/кв для одного полета на высоте 180 м, т. е. GSD (размер пикселя по земной поверхности) составляет около 9,52 см/пиксель, со степенью фронтального наложения кадров 80% , а латерального – 60%. При этом уровень аккумулятора снижается со 100% до 30%.

Стабилизатор

Рабочий диапазон углов вращения Наклон: -90°...+30°

Система обзора

Макс. скорость ≤ 50 км/ч на высоте 2 м над поверхностью земли при хорошем освещении
Макс. высота 0–10 м
Рабочий диапазон 0–10 м
Диапазон обнаружения препятствий 0,7–30 м
Условия функционирования Поверхность с видимой текстурой, уровень освещенности > 15 лк

Камера

Матрицы Шесть 1/2,9-дюймовых матриц CMOS, включая одну матрицу видимого излучения RGB и пять монохромных для формирования мультиспектральных изображений. Число эффективных пикселей каждой матрицы: 2,08 млн (общее число пикселей: 2,12 млн).
Фильтры: Синий (blue, B): 450 нм ± 16 нм, зеленый (green, G): 560 нм ± 16 нм, красный (red, R): 650 нм ± 16 нм, красный край (red edge, RE): 730 нм ± 16 нм, ближний инфракрасный (near-infrared, NIR): 840 нм ± 26 нм
Линзы Угол обзора: 62,7°Фокусное расстояние: 5,74 мм (40 мм – эквивалент формата 35 мм), автофокус установлен на ∞Диафрагма: f/2.2.
Диапазон ISO матрицы RGB 200–800
Коэффициент усиления монохромной матрицы 1–8x
Электронный глобальный затвор 1/100–1/20000 с (стандартная камера); 1/100–1/10000 с (мультиспектральные камеры)
Макс. разрешение изображения 1600×1300 (4:3,25)
Фотоформаты JPEG (стандартные изображения) + TIFF (мультиспектральная обработка изображений)
Поддерживаемые файловые системы FAT32 (≤ 32 Гбайт); exFAT (> 32 Гбайт)
Типы карт памяти microSD с минимальной скоростью записи 15 МБ/с. Макс. объем: 128 Гбайт. Класс скорости: Class 10, поддержка UHS-1.
Диапазон рабочих температур 0°...+40° C

Пульт управления

Диапазон рабочих частот 2,4–2,4835 ГГц (Европа, Япония, Корея)
Мощность передатчика (ЭИИМ) < 20 дБм (CE/MIC/KCC)
Макс. дальность передачи сигнала FCC/NCC: 7 км; CE/MIC/KCC/SRRC: 5 км (при отсутствии препятствий и помех)
Система передачи сигнала OcuSync
Встроенный аккумулятор 6000 мАч, литий-полимерный 2S
Рабочий ток/напряжение 1,2 А при напряжении 7,4 В
Держатель для мобильного устройства Планшеты и смартфоны
Время работы ~ 6 часов без подзарядки
Диапазон рабочих температур 0°...+40°C

Аккумулятор INTELLIGENT FLIGHT BATTERY (PH4-5870 МАЧ-15,2 В)

Емкость 5870 мАч
Напряжение 15,2 В
Тип Литий-полимерный 4S
Энергия 89,2 Вт/ч
Масса нетто 468 г
Диапазон рабочих температур -10°...+40°C
Диапазон температур зарядки +5°...+40°C
Макс. мощность зарядки 160 Вт

Зарядный концентратор для аккумулятора INTELLIGENT FLIGHT BATTERY (Зарядный концентратор P4 MULTISPECTRAL)

Напряжение 17,5 В
Диапазон рабочих температур +5°...+40°C

Сетевой адаптер переменного тока (PH4C160)

Напряжение 17,4 В
Номинальная мощность 160 Вт
Предоставленные производителем характеристики скорости, времени и дальности полёта являются результатом лабораторных испытаний и служат только для ознакомления. В реальной ситуации лётные характеристики могут варьироваться в зависимости от условий, в которых осуществляется полёт.
Phantom_4_Multispectral RemoteControl FlBattery PowerCable
Квадрокоптер Phantom 4 Multispectral - 1 шт. Пульт управления - 1 шт. Аккумулятор Intelligent Flight Battery - 2 шт. Кабель питания - 1 шт.
PowerAdapter PropellerPair GimbalClamp MicroSDCard
Адаптер питания - 1 шт. Пропеллеры (пара) - 4 шт. Фиксатор подвеса* - 1 шт. Карта Micro-SD * - 1 шт.
MicroUSBCable ChargingHub Case
Кабель Micro-USB* - 1 шт. Зарядный концентратор для аккумулятора - 1 шт. Чемоданчик* - 1 шт.
